KLM5506G全千兆2光4电非网管型卡轨式工业以太网交换机
通信接口丰富，提供多种形式的以太网接口；
提供2个1000base-X的千兆光口；
提供4个10base-T/100base-TX/1000base-T自适应的千兆
电口（支持自动MDI/MDI-X连接）；
即插即用，方便快捷，支持电源状态继电器告警输出；采
用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；
采用工业级电源设计，多种电源方案可选，满足用户灵活应用；
-40℃~85℃工作温度，满足恶劣工业环境应用要求。

  • 产品概述
  • 产品特点
  • 技术参数
  • 订购信息
  • 资料下载
纽琳克生产的KLM5506G系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供2个千兆光+4个千兆电接口配置机型，其中光口为1000Base-X光纤接口,接口为带屏蔽SFP基座。电口为10/100/1000Base-T以太网RJ45端口，每个RJ45端口都具有自适应功能，其中10 /100Base-T支持全双工或半双工方式，1000Base-T支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面，KLM5506G系列交换机使用工业卡轨式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。



通信接口丰富，提供多种形式的以太网接口；
提供2个1000base-X的千兆光口；
提供4个10base-T/100base-TX/1000base-T自适应的千兆
电口（支持自动MDI/MDI-X连接）；
即插即用，方便快捷，支持电源状态继电器告警输出；采
用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；
采用工业级电源设计，多种电源方案可选，满足用户灵活应用；
-40℃~85℃工作温度，满足恶劣工业环境应用要求。

IEEE标准

802.3、802.3u、802.3x、802.3ab等

交换方式

存储转发

背板带宽

12G

端口数量

6个千兆以太网接口

光口参数

千兆光口：1000base-X

波长： 850nm（多模）；1310nm（单模），1550nm（单模）

传输距离：550m（多模）；10-80km可选（单模）

连接器类型：带屏蔽SFP基座

传输速率： 1.25Gbps

电口参数

物理接口：  RJ-45带屏蔽

RJ-45端口：10base-T/100base-TX/1000base-T支持自动协商功能

传输距离：  100米（采用标准CAT5，CAT5e网线）

电源参数

输入电压：

直流：DC12~48V

交流：DC110V~370V 、AC85V~265V

功耗：4.8W@24VDC（满载）

过流保护：内置

机械参数

外壳：金属材质，无风扇

物理尺寸（长×宽×高）：140mm×35mm×100mm（不包含DIN卡轨组件尺寸）

防护等级：IP40

安装方式：DIN卡轨式

工作环境

工作温度：-40℃～+85℃

存储温度：-45℃～+85℃

湿    度：5～95%（无凝露）

行业标准

EMI：FCC CFR47 Part 15，EN55022/CISPR22，Class A

EMS：IEC61000-4-2（ESD）±8KV（接触），±15KV（空气）

IEC61000-4-3（RS）10V/m（80MHz～2GHz）

IEC61000-4-4（EFT）电源端口：±4KV；信号端口：±2KV

IEC61000-4-5（Surge）电源端口：±2KV/DM，±4kV/CM；信号端口： ±2KV

IEC61000-4-6（CS） 3V（10kHz～150kHz）； 10V（150kHz～80MHz）

IEC61000-4-16（共模传导）30V（持续骚扰）；300V（短时驻留骚扰）

机械：IEC68-2-6（震动）

IEC68-2-27（冲击）

IEC68-2-32（自由跌落）

工业：IEC61000-6-2

铁路：EN50155，EN50121

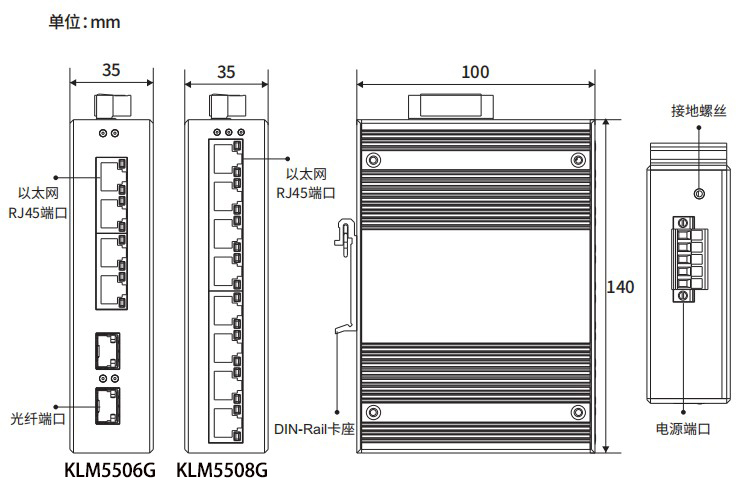

外形尺寸





订单信息
KLM5506G-LV 2个千兆光+4个千兆电口，标配交直流220V单路电源
KLM5506G-LV110 2个千兆光+4个千兆电口，标配交直流110V单路电源
KLM5506G 2个千兆光+4个千兆电口，标配DC12~48V双路电源



光口配件：
订单信息
SFP-GE-T 千兆光转RJ45千兆电
NLKM3825-44-20 SFP热插拔双纤模块，单模1310nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离20km。
NLKM3825-54-40 SFP热插拔双纤模块，单模1310nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离40km。
NLKM1825   SFP热插拔双纤模块，多模850nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离500m。
NLKB3825-44-20 SFP热插拔单纤模块，单模1310nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离20km。 需配对使用
NLKB4825-44-20 SFP热插拔单纤模块，单模1550nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离20km。
NLKB3825-54-40 SFP热插拔单纤模块，单模1310nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离40km。 需配对使用
NLKB4825-54-40 SFP热插拔单纤模块，单模1550nm，1.25Gb/s，3.3V，LC接口，LVPECL电平，通信距离40km。
